氣動塑料截止閥他是上海歡琪塑膠管道有限公司通過市場需求,把塑料截止閥跟氣動執行器氣動組合成的最新產品,氣動塑料截止閥(HQ641X-10U)閥座采用整體式聚合物作密封材料,在較寬的溫度和壓力范圍內具有優良的密封性能,氣動塑料截止閥啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線作升降運動的閥門,在管路上主要用來接通或截斷管路中...

品牌：???歡琪
型號：???HQ641X-10U

產品介紹

氣動塑料截止閥屬于強制密封式閥門，氣動塑料截止閥關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。氣動塑料截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下的這種形式的閥門也較嚴密。簡單來說氣動塑料截止閥的原理就是利用閥桿扭力給密封面一個向下壓力，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質的流入或者用來調節介質的流速。氣動塑料截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動方式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。氣動塑料截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。

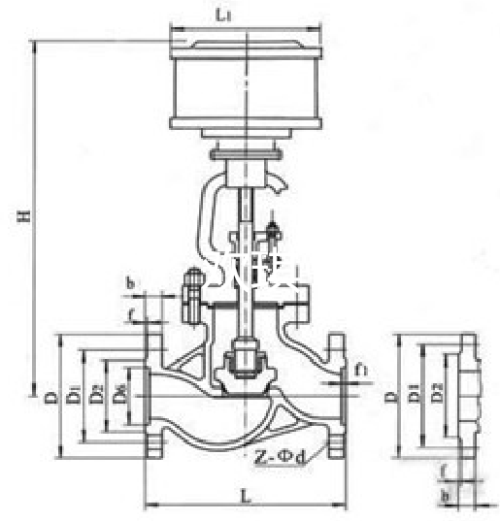

氣動塑料截止閥產圖片：

氣動塑料截止閥結構特點：
1、氣動塑料截止閥選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用UPVC,PP，CPVC，PPH，PVDF加工而成的，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、氣動塑料截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、氣動塑料截止閥可采用國標PN10管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、密封可靠，更換密封墊可在不停機情況下進行，方便快捷，不影響系統運行。
氣動塑料截止閥(HQ641X-10U)具有結構緊湊、強度高、耐腐蝕性能強等特點，是專用于控制各種含有腐蝕性介質的防腐閥門，閥門材質分為UPVC,PP，CPVC，PPH，PVDF等，適用溫度在-30℃～150℃的各種濃度腐蝕性氣體、液體及溶液介質的管路上。

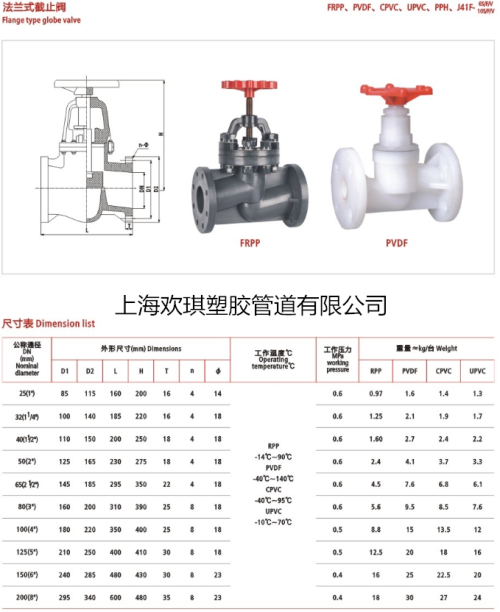

氣動塑料截止閥產品尺寸：
氣動塑料截止閥尺寸

氣動塑料截止閥工作原理：
我們假設有一個帶蓋子的管道，水從管底流入，往管口方向流出，出水管口的蓋子就相當于截止閥的關閉件，要是用手向上提起管蓋，水就往外流出，用手將管蓋蓋住，水就停止流動，這就相當于氣動塑料截止閥的工作原理。
氣動塑料截止閥關閉原理：
氣動塑料截止閥靠旋轉執行器，使閥桿上升和下降，帶動閥瓣作平行于介質流向的直線位移，達到啟閉的目的。執行器按順時針方向旋轉，工作介質由閥瓣下方通道進入，此時該施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。
氣動塑料截止閥開啟原理：
氣動塑料截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
注：1、氣動塑料截止閥只許介質單向流動，安裝時有方向性。
2、氣動塑料截止閥的作用不是0，就是1，不是通就是不通。也就說截止閥只適用于全開和全關，不建議作調節和節流。
