電動對夾蝶閥主要由閥體、閥座、碟板、閥軸、驅動裝置(手柄、渦輪、電動、氣動)等部件組成，工程壓力常見的有0.6MPa、1.0MPa、1.6MPa，蝶閥主要材質有UPVC，F(xiàn)RPP，CPVC，PPH，PVDF等。電動對夾蝶閥承受管道力的能力是所有閥門中最好的,在使用中很難出現由于管道的壓力或拉力而使閥門性能變差的事情發生,電動對夾蝶閥價格便宜,重量輕,體積小,易于安裝更換,對管道的重力影響小。電動對夾蝶閥缺點是:閥板會影響管道流量。解決的辦法是加大一級閥門規格即可。

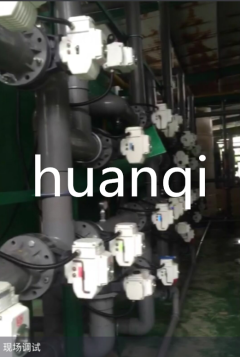

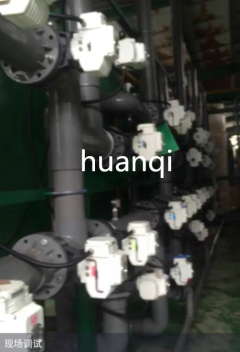

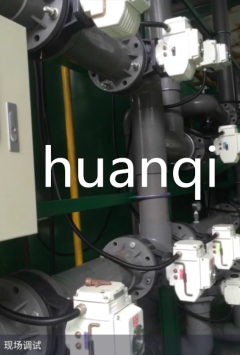

電動對夾蝶閥安裝案例圖片：

二、電動對夾蝶閥安裝使用的法蘭：
在安電動對夾蝶閥時可用的法蘭種類很多,常用的法蘭有:平焊法蘭蝶閥專用法蘭、焊接式法蘭、承插式法等。
1、平焊法特點:優點是價格便宜(在R所有法蘭中價格最低)、重量輕，缺點是:內徑超大不符合公稱通徑的尺寸，對閥門的力學結構不能有效的進行支撐。導致閥門微量變形,使密封性能變差，閥門扭矩變大。其次是密封面過窄,可靠性差,在高溫高壓環境中容易發生密封墊損壞,介質外泄。
平焊法蘭是我們國家標準中選入的類型,世界上很多國家為了防止管道事故發生,在法蘭標準中都沒有平焊法蘭這個類型,同時也不準使用平焊法蘭。我國的重點工程中也不準使用平焊法蘭。電動對夾蝶閥可以使用除平焊法蘭以外的所有法蘭。
2、電動對夾蝶閥專用法蘭:優點是價格貴點(比平焊法蘭略貴一點)、重量輕、對閥門的力學結構具有支撐作用,基本上避免由于閥門微量變形而導致的密封性能變差及閥門的扭矩變大。電動對夾蝶閥專用法蘭是針對平焊法蘭的不足而設計的一種法蘭類型,該法蘭被選入國家標準。
電動對夾蝶閥執行器說明書：
1、AC220V開關型執行器接線示意圖：

2、DC24V執行器電路接線示意圖：

3、智能電動執行器接線圖：

三、電動對夾蝶閥工程安裝說明：
1.用兩個螺桿分別穿入兩個對稱法蘭孔,并且在法蘭內側的螺桿上各裝入兩個螺帽,然后向外側旋轉螺帽,將兩片法蘭之間的間距加大到比閥座結構長度略寬的狀態。
2.將處于關閉狀態的閥門輕松裝入到選定的位置,然后仔細將閥門對中到管道中心位置,同時還要將電動對夾蝶閥上螺栓孔與法蘭上的螺栓孔對齊。
3.將其余螺桿分別穿入對應的法蘭孔中，并且依次都裝上平墊、彈墊、螺母。
注意:螺母不要擰緊。
4.將支承法蘭的兩顆螺桿上的螺母取下,如其他螺栓一樣,穿入各自對應的孔中,再依次裝上平墊、彈墊、螺母。
5.將所有螺母依次、對稱、均勻的擰緊，一定要逐步反復多次的用力擰緊,一直到法蘭密封面與電動對夾蝶閥閥體完全接觸為止,也就是說,要將密封閥座完全壓縮到看不見為止。否則電動對夾蝶閥一旦承受到介質壓力時,輕則會導致閥軸處漏水,重則將會使閥門永久性損壞。
6.電動對夾蝶閥在安裝過程中嚴禁使用密封墊圈,否則會造成碟閥密封性能下降。
四、從管道上拆卸電動對夾蝶閥步驟方法：
1.首先要保證管道中完全沒有壓力,并且閥門周邊沒有怕水澆濕的物品時,將所有螺栓逐步緩慢擰松,將介質逐排放出來。
2.用兩個螺桿分別穿入兩個對稱法蘭孔并且在法蘭內側的螺桿上各裝入兩個螺帽,然后向外側旋轉螺帽,將兩片法蘭之間的間距加大到比閥座結構長度略寬的狀態,進一步排空管道內的介質。
3.待介質完全排凈后,將電動對夾蝶閥完全關閉到位后,將支承法蘭的兩個螺桿以外的所用螺桿、平墊、彈墊、螺母全部拆除。
4.確保將電動對夾蝶閥完全關閉到位，從管道中緩慢取出電動對夾蝶閥。
五、運輸注意事項：
1.電動對夾蝶閥在運輸過程中,為了防止閥門變形而影響閥門質量的事情發生,閥門應處于關閉狀態。
2.電動對夾蝶閥在擺放時應優先采用平行地面的狀態。
3.要注意電動對夾蝶閥清潔、防潮、防壓。
